中埋式橡胶止水带两种接头方法

中埋式橡胶止水带两种接头方法：一种是采用粘接剂进行冷接头，一种是使用热硫化模具焊接接头。

粘接剂冷接是采用橡胶止水带专用冷接胶水、采用搭接法把止水带需要接头的断面用磨光机磨平5~10厘米、涂胶水压实即可，具有强度高、凝固快的优点、施工方便、省时省力，可达到一般工程质量要求。

达到一般工程质量要求。

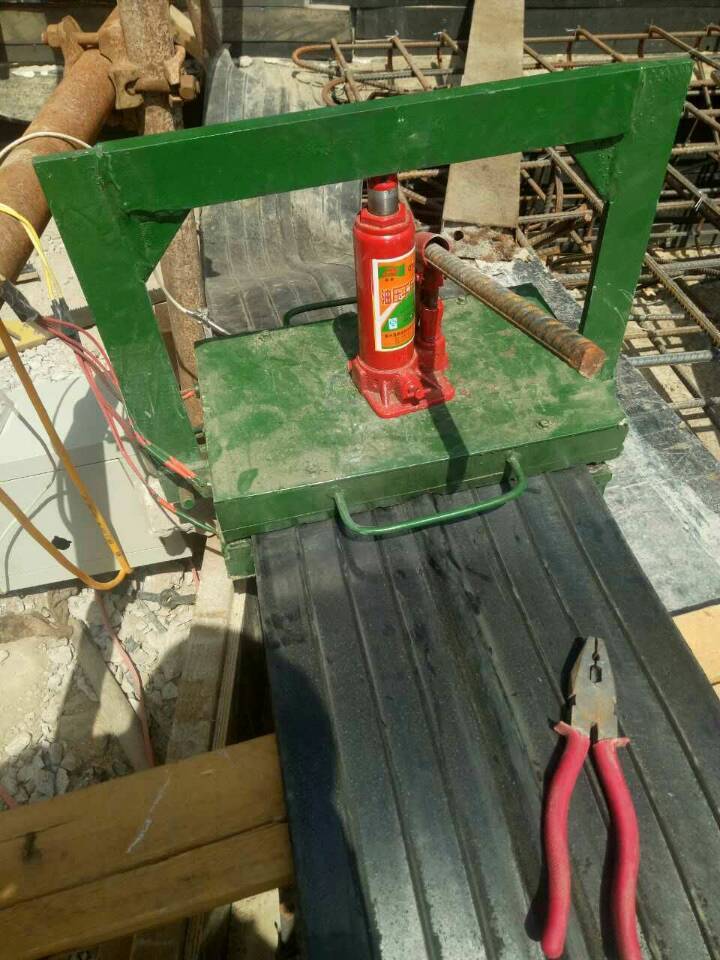

现场热接硫化法接头是使用与止水带匹配的热硫化模具及生胶片现场硫化热接，施工难度大，但接头效果理想，适合对工程质量要求严格的项目。

橡胶止水带热熔焊接头步骤如下：

第一步：首先准备好橡胶止水带接头所需要的热硫化复合式焊接机具。

第二步：提前30分钟接通电源进行热熔焊机预热，预热温度应达到130～150℃。

第三步：将止水带接头切割整齐，利用打磨机对端头进行打磨，宽度不小于5cm。

第四步：分别切割10cm宽生橡胶帮接条和1cm宽生橡胶连接条。

第五步：拔掉电源，关闭预热焊机，将止水带接头平铺在焊机底板上。

第六步：将1cm宽生橡胶连接条放入接缝中间。然后将10cm宽的生橡胶帮接条平铺在止水带的打磨面上，保证接缝两侧宽度均等。

第七步：合上热熔机，拧紧螺栓。接通电源5分钟后，再次拧紧螺栓加压（以两个人拧不动即可），继续加热5分钟，关闭电源焊接结束。

最后一步：热熔焊机冷却20分钟后，取出止水带，进行焊接的外观检查，合格后方可进行安装作业。

电话：0318-5806098

手机：16603180107

地址：河北省衡水市工业区
